Power Integrations反馳式拓撲突破 功率達440W簡化設計

聖安東尼奧—(美國商業資訊)—2026年3月23日—

亞太經合組織 (APEC) 2026—Power Integrations (納斯達克：POWI) 作為高效能電源轉換高壓集成電路領域的領導者，今日宣佈其反馳式拓撲 (flyback topology) 技術取得突破，將反馳式轉換器 (flyback converters) 的功率範圍擴展至440瓦。此功率水平遠超傳統上需要更複雜諧振式及LLC拓撲 (resonant and LLC topologies) 的限制。全新的TOPSwitchGaN™ 反馳式IC系列，結合了該公司開創性的PowiGaN™ 技術與其標誌性的TOPSwitch™ IC架構，有效降低複雜性，在許多情況下無需散熱器，縮短設計時間，提升可製造性，並降低整體系統成本。

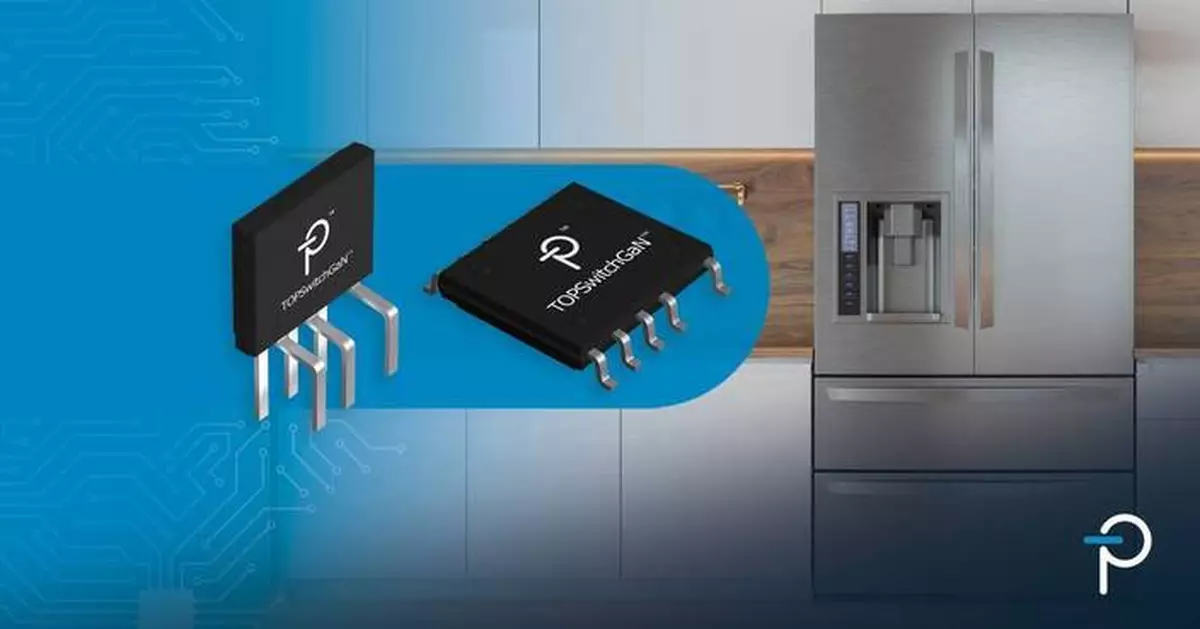

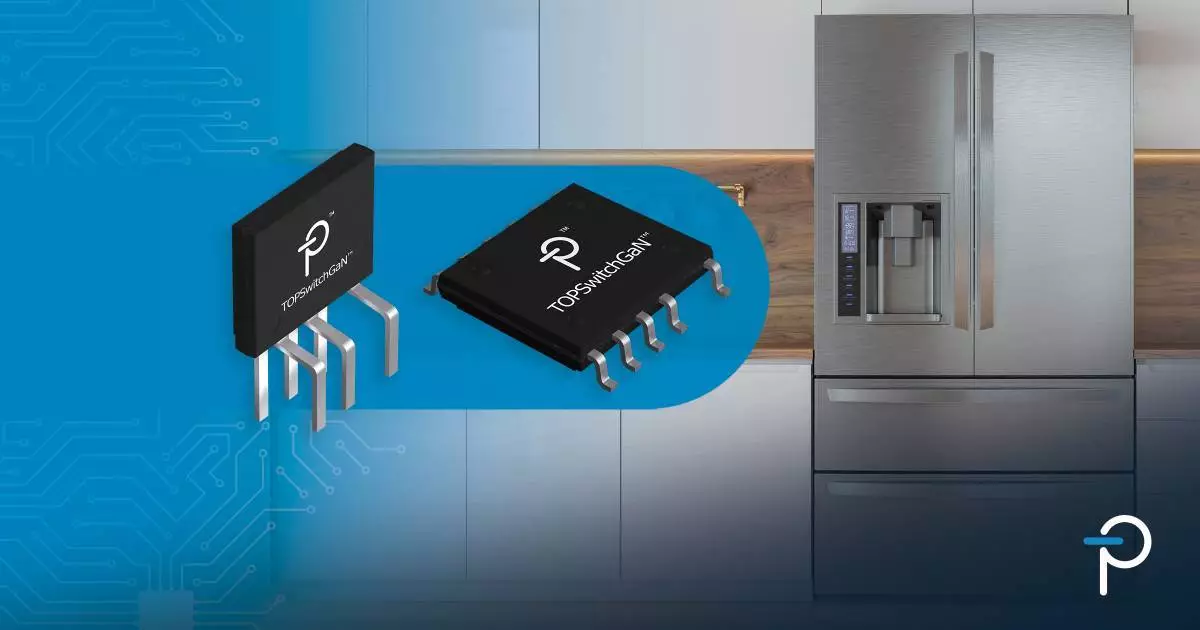

全新的TOPSwitchGaN™ 反馳式IC系列將反馳式轉換器的功率範圍擴展至440瓦，遠超傳統上需要更複雜諧振式及LLC拓撲的限制。 AP圖片

Power Integrations產品市場總監西爾維斯特羅·菲米亞尼 (Silvestro Fimiani) 指出：「這不僅是產品的演進，更是工程師設計電源方式的根本性轉變。數十年來，隨着功率水平的提升，設計師不得不轉向諧振式拓撲，例如LLC。憑藉TOPSwitchGaN，我們將反馳式技術推向了前所未有的功率範圍，讓工程師能夠以更簡單的架構實現高效率和高性能。」

TOPSwitchGaN IC在10%至100%的負載範圍內均可提供92%的效率，並在待機及關機模式下，功耗低於50毫瓦，輕鬆超越歐洲能源相關產品 (ErP) 法規要求。該裝置無需同步整流 (synchronous rectification) 即可實現此效能，非常適用於高階家電、電動單車充電器及工業應用。

PowiGaN開關的導通電阻 (R DS(ON)) 遠低於矽基開關，從而減少導通損耗 (conduction losses)，大幅提升反馳式轉換器的功率能力。這些新裝置整合了800伏特PowiGaN開關，提供卓越的浪湧承受能力及低開關損耗 (switching losses)，意味著它們能夠以高達150千赫的開關頻率運作，從而將變壓器尺寸降至最低。

在230伏特交流電下，包括線路感應在內的無負載功耗 (no-load consumption) 遠低於50毫瓦；當裝置處於待機模式時，在230伏特交流電下，300毫瓦輸入可提供高達210毫瓦的輸出功率，以運行內部運作功能 (housekeeping functions)。

菲米亞尼續稱：「作為首款將離線式開關整合至小型封裝的裝置，TOPSwitch自1994年以來已售出數十億個單位，其名稱代表著電源轉換領域的創新。工程師信賴TOPSwitch的效率和易用性，現在這些優勢可應用於更廣泛的設計。TOPSwitchGaN將反馳式架構的功率範圍擴展至440瓦，這在以前的反馳式架構中是聞所未聞的，從而將反馳式技術應用於以往需要更複雜拓撲的領域。」

新IC提供兩種款式。對於超薄設計，低剖面eSOP™-12表面貼裝封裝可在無需散熱器 (heat sink) 的情況下，為家電等應用提供135瓦功率 (85–265伏特交流電)。eSIP™-7封裝的垂直方向可最大限度地減少PCB佔用面積 (PCB footprint)，其熱阻抗 (thermal impedance) 等同於TO-220封裝元件。透過使用簡單夾子安裝金屬散熱器，可為電動工具、電動單車及車庫開門器等應用實現擴展功率範圍。由於TOPSwitchGaN IC與TinySwitch™-5離線式開關IC引腳兼容，設計師可為10瓦至440瓦的應用採用相同的方法。

供貨及資源

TOPSwitchGaN的定價為每10,000個單位1.00美元起。以下參考設計資料可供查閱：

如需進一步資訊，請聯絡Power Integrations銷售代表或該公司授權的全球分銷商—DigiKey、Newark、Mouser及RS Components，或瀏覽power.com。

關於Power Integrations

Power Integrations, Inc. 是高壓電源轉換半導體技術的領先創新者。該公司的產品是清潔能源生態系統中的關鍵組成部分，能夠實現再生能源的產生，以及從毫瓦到兆瓦應用中電力的高效傳輸和消耗。欲了解更多資訊，請瀏覽www.power.com。

Power Integrations、Power Integrations標誌、PowiGaN、TOPSwitchGaN、TOPSwitch、TinySwitch及EcoSmart是Power Integrations, Inc.的商標、服務標誌或註冊商標。所有其他商標均為其各自所有者的財產。
