東芝電子元件及儲存裝置公司(下稱「東芝」)已開始量產 TXZ+™ 系列入門級 M4L 群組的精巧微控制器。該系列微控制器配備 Arm® Cortex®‑M4 核心及浮點運算單元 (FPU),適用於新一代家用電器、消費產品及工業設備。

家用電器、消費產品及工業設備對能源效益、精巧設計、物聯網連接及提升可維護性的需求日益增長。這要求馬達控制微控制器需具備額外功能,以提高開發效率及系統可靠性,同時實現高精度控制。

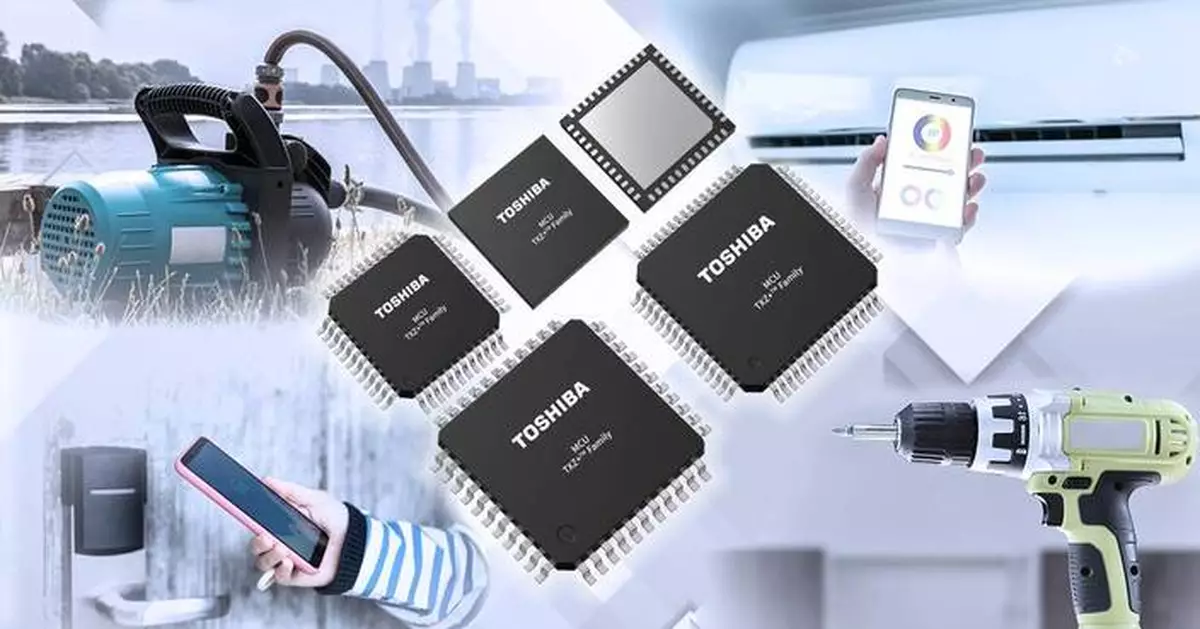

東芝:TXZ+™ 系列入門級 M4L 群組精巧微控制器,配備 Arm® Cortex®-M4 核心及浮點運算單元 (FPU),適用於新一代家用電器、消費產品及工業設備。 AP圖片

東芝:TXZ+™ 系列入門級 M4L 群組精巧微控制器,配備 Arm® Cortex®-M4 核心及浮點運算單元 (FPU),適用於新一代家用電器、消費產品及工業設備。 AP圖片

東芝的新產品是專為單馬達控制應用而設計的精巧微控制器,將專用馬達控制硬件、安全功能及功能安全措施集成於單一晶片上。透過將馬達控制處理卸載至專用硬件,可減輕中央處理器負荷,實現高效及精確的馬達控制。

這些微控制器以 Arm® Cortex®‑M4 核心及浮點運算單元為基礎,運作頻率高達 80兆赫。它們支援 2.7伏特至 5.5伏特的供電電壓範圍,兼容現有 3伏特及 5伏特系統,同時為新設計帶來高度靈活性。產品提供四種 44至 64引腳的精巧封裝,以及兩種不同的記憶體配置,可根據應用需求選擇。集成具備正負 1% 精度的高速振盪器,以及用於緊急馬達關閉的過流檢測比較器,可減少外部元件並有助於縮小電路板面積。此外,低功耗 STOP2 模式支援電池供電應用。

256千字節產品採用雙區塊快閃記憶體,包含兩個 128千字節區塊,允許在一個程式執行時重寫另一個區域。這確保了在不停止系統運作的情況下進行程式更新,並有助於實現無線韌體更新。128千字節產品則內置 64千字節的資料快閃記憶體,以支援日誌數據儲存及配置資訊管理。

為確保安全,這些微控制器集成了晶片保護 (CPRO)、安全存取記憶體 (SAM) 及不可重寫快閃保護 (NRFP)。這些功能有助於防止未經授權存取、控制記憶體存取及保護關鍵區域,從而提升包括物聯網裝置在內的多種應用系統的可靠性。

這些微控制器亦集成了通用通訊介面,例如通用異步收發器 (UART)、串行周邊介面 (SPI)、內部集成電路及串行記憶體介面 (SMIF),以實現外部記憶體連接。功能安全措施包括涵蓋快閃記憶體、隨機存取記憶體 (RAM)、模擬數碼轉換器及時鐘系統的異常檢測。東芝亦提供符合 UL 60730 B級(一項家用電器功能安全標準)的認證軟件,協助客戶簡化其認證流程。

東芝透過產品文件、樣本軟件及周邊控制驅動程式軟件,支援評估及開發工作。該公司亦將與 Arm ® 生態系統合作夥伴協作,推出評估板及多種開發環境,為客戶提供從初步採用到量產的支援。

東芝將繼續擴展其針對馬達控制應用優化的微控制器產品線,並加強開發支援,以促進客戶的產品開發進程。

(美聯社)

東芝電子元件及儲存裝置公司宣布,推出TXZ+™系列入門級M4V組標準微控制器,配備Arm® Cortex®-M4核心及浮點運算單元(FPU),可增強物聯網裝置及工業設備的資訊保安及數據管理。工程樣本現已供應。

消費及工業設備廣泛採用網絡連接及無線更新,提升遙距監控、控制、維護及裝置更新的便利性,同時突顯防範未經授權存取及程式篡改的資訊保安措施重要性。市場對軟件資產保護、配置及日誌數據管理,以及產品整個生命週期(從開發到停產)的穩定系統運作需求亦日益增加。

東芝:TXZ+™系列入門級M4V組,適用於物聯網及工業系統控制應用。 AP圖片

東芝:TXZ+™系列入門級M4V組,適用於物聯網及工業系統控制應用。 AP圖片

東芝為應對這些需求,開發M4V組微控制器,在保留現有標準微控制器易用性及多功能性的同時,增強資訊保安及數據管理功能。新產品具備多層資訊保安架構,結合存取控制、記憶體保護及執行控制功能,提升整體系統防範未經授權存取及程式篡改的資訊保安。

該微控制器以配備FPU的Arm® Cortex®‑M4核心為基礎,運作頻率最高達80兆赫。它們提供系統控制應用所需的運算效能及實時能力,並支援消費及工業設備的廣泛控制應用。

作為片上記憶體,它們整合128千字節程式碼快閃記憶體、64千字節數據快閃記憶體及32千字節隨機存取記憶體(RAM)。數據快閃記憶體可保留可重寫數據,例如配置及日誌數據,確保數據管理符合設備運作條件。產品亦支援2.7伏特至5.5伏特的供電電壓範圍,並整合精確度達正負1%的高速振盪器,有助減少外部元件並提升設計靈活性。該微控制器亦適用於配備5伏特電源的消費及工業設備。

微控制器內置的系統控制基本周邊功能包括12位元模擬數碼轉換器(ADC)、計時器、通用異步收發器(UART)、串行周邊介面(SPI)、集成電路互連(I²C)及直接記憶體存取(DMA)。它們亦整合先進可編程馬達控制電路2(A-PMD2),支援無刷直流馬達控制,為廣泛應用需求及系統配置提供靈活性。此外,它們亦包含串行記憶體介面(SMIF),用於連接外部串行快閃記憶體。它們透過將外部記憶體映射到地址空間來支援直接存取,並透過硬件控制實現低中央處理器(CPU)負載的高速記憶體存取。這支援儲存大量數據、日誌數據及韌體,有助於物聯網裝置及支援無線更新(OTA)系統的數據管理效率。

東芝除工程樣本外,亦提供開發環境,支援裝置評估及開發。它提供入門套件、樣本軟件、符合通用微控制器軟件介面標準(CMSIS)的驅動程式,並支援主要集成開發環境(IDE),使從初步評估到應用開發的過程順暢。

東芝將繼續擴展其支援資源及相關文件,以支援客戶安全靈活的系統設計,同時進一步加強其微控制器產品陣容,以滿足多元化的市場需求。

(美聯社)
